Modul 1 soutěže v INFORMATION NETWORK CABLING

Ukázka soutěže odborných dovedností pro žáky a absolventy středního odborného vzdělávání oborů ICT proběhla 22. - 26.9.2025 na Střední škole informatiky, poštovnictví a finančnictví Brno.



Modul 1: Fiber optic cabling installation - instalace optických kabelů

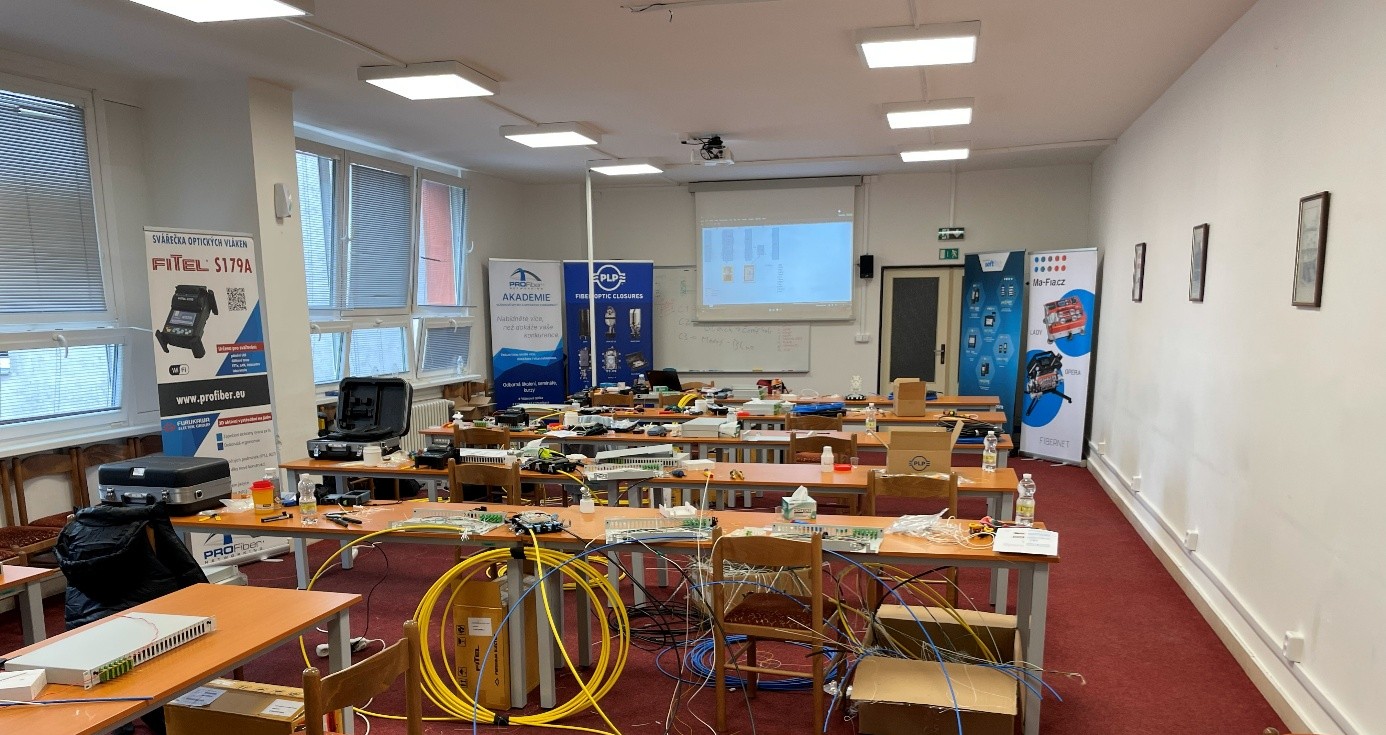

První den byl tréning. Seznámení s prvky a materiálem pro výstavbu trasy. Vyzkoušet si montáž.

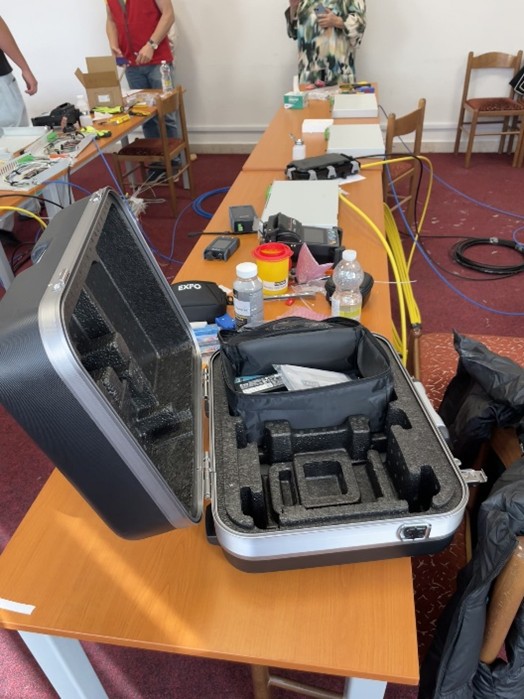

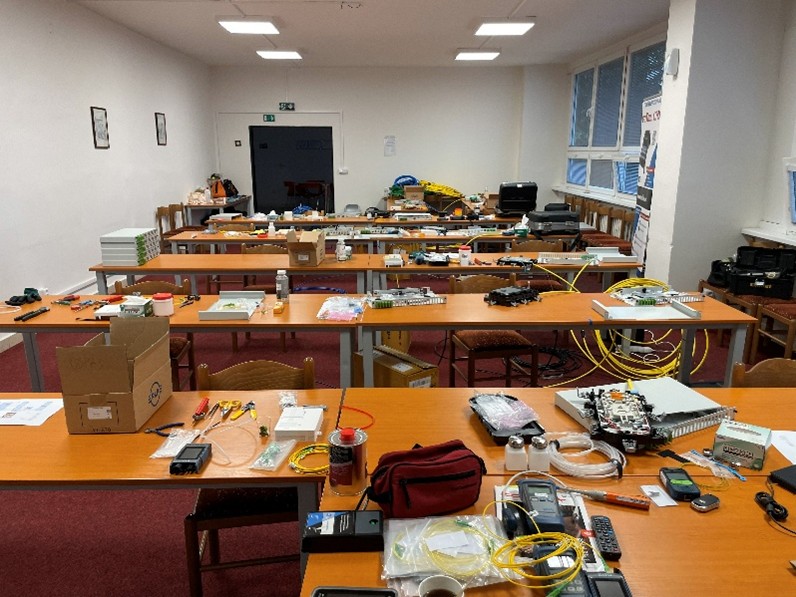

Nástroje, nářadí, měřicí a diagnostická technika

PROFiber Networking CZ s.r.o. zajistil 6 zcela nových sestav svářeček, lámaček a nářadí. Každý účastník měl k dispozici svářečku s aktivním 3D vystředěním na jádro Furukawa FITEL S179+.

Dále měl každý soutěžící k ruce multifunkční měřidlo optického výkonu s červeným laserem SOFTING CableMaster FO. K měřidlu výkonu byly k dispozici různé zdroje záření pro SM vlákna na 1310/1550 nm EXFO nebo SOFTING



Instrukce před startem, zapojení trasy, zadání montáže

Před startem proběhl brífing k zapojení trasy. Miloš Padevět (stojící vlevo) a Cornelius  Barbut (stojící vpravo) popsali úkoly a úskalí montáže.

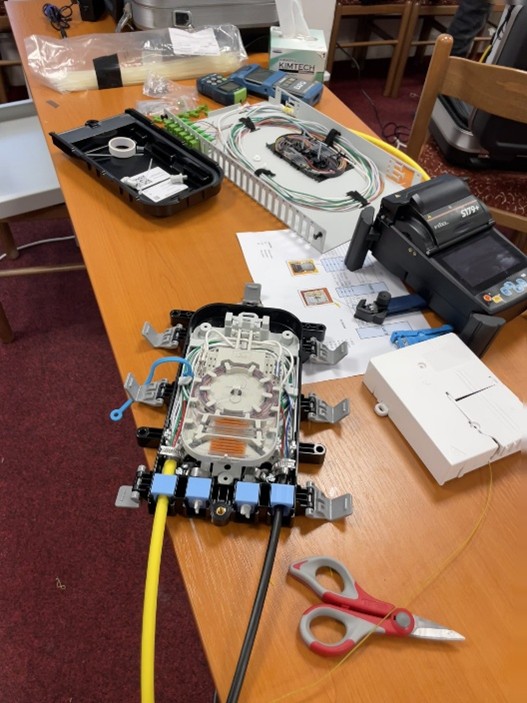

Každý z účastníků měl možnost osahat si materiál, seznámit se s prvky pro montáž dle zadání.



A pak už byl ostrý start. Cornel odpočítává, účastníci stojí u svých pracovišť připraveni vyrazit a montovat.



Zapojení optické trasy, popis prvků

Úkolem každého soutěžícího bylo v časovém limitu smontovat optickou trasu dle následujícího zapojení:



Trasa se skládala ze 3 optických rozvaděčů 1U patchpanelů s optickou vanou. Konektorová pole byla předem osazena SC/APC pigtaily v prvních 12ti pozicích. Rozvaděč ODF1 představoval zakončení trasy v centrální stanici. Rozvaděč ODF2 soužil jako mezilehlý rozvaděč k propojení optické trasy z ODF1 na distribuční box ODB nebo na koncový rozvaděč ODF3. Uprostřed liniové optické trasy ODF1-ODF2 byla průběžná optická spojka OSC. Optická trasa tak představovala větvící se optickou trasu, obdobně jako to odpovídá členitosti sítí FTTx. Analogicky k FTTx si tak můžeme představovat centrální stanici CO (Central Office) na levé straně a distribuční body DP (Distribution Point), za kterými by následovaly koncové hody NTP (Network Termination Point), na pravé straně schématu sítě FTTx.

Všechna vlákna v profilu kabelů i v pigtailech byla jednovidová vlákna dle standardu G.657.A1. Kabelové úseky v délce 20 m až 30 m se skládaly z kabelů různých konstrukcí:

Primární úsek - C1 žlutý kabel: 48 vláken: výrobce R&M, univerzální vnitřní/vnější kabel, konstrukce s centrálním tahovým prvkem, 12 vláken v trubičce volné sekundární ochrany, bez gelu, FRLSZH. CPR třída požární odolnosti B2ca.             více…

Primární úsek - C2 černý kabel 48 vláken: výrobce PRYSMIAN konstrukce s centrálním tahovým prvkem, 12 vláken v trubičce volné sekundární ochrany, bez gelu.   více…

Sekundární úsek -C3 modrý mikrokabel 96 vláken: výrobce PRYSMIAN konstrukce s centrálním tahovým prvkem, 12 vláken v trubičce volné sekundární ochrany, bez gelu.               více…

Terciální úsek - Drop C4 žlutý vláknový svazek ve funkci distribučního kabelu se 4 vlákny: Výrobce OFS     více…

Jednotlivé úseky vláknem byly vzájemně propojeny svařováním. Stejně jako pigtaily s SC/APC konektory byly přivařeny na vlákna zakončená v koncových rozvaděčích a boxech. Nevyužitá vlákna v profilu kabelu zůstala nezakončena.

V průběžné spojce OSC byly 2 páry vláken provařeny do smyčky.

Podrobný popis optických prvků v optické trase:

ODF1, ODF2, ODF3 – optický rozvaděč - 1U optický propojovací panel a vana do rozvaděče 19". Výrobce: MICOS PLP, typ: ORMP 1U BASIC E, vystrojen kazetou pro 12 svarů, osazen 12x SC/APC pigtaily a duplexními spojkami konektoru SC/APC na panelu.               více…

ODB - optický distribuční box: nástěnný box vystrojen pro zakončení 4 vláken přivařením pigtailů s SC/APC konektory a spojkami konektoru SC/APC na panelu Výrobce: MICOS PLP, typ: MTeH MINI  více…

OSC - optická spojka pro propojení 2 optických kabelů, vystrojena pro kapacitu 12 svarů. Výrobce: MICOS PLP, typ: COYOTE® STP-L      více…

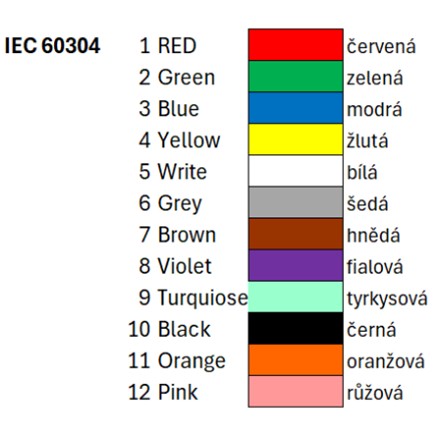

Pozor na pořadí vláken v kabelu – dodržovat normu IEC 60304!

Při montáži bylo nutné dodržovat pořadí vláken v kabelu a spojovat vlákna dle vláknového plánu. Obdobně tak bylo nutné dodržovat barvy sekundární ochrany 900 μm pigtailů SC/APC dle jejich pořadí na panelu rozvaděče ODF. Nedodržení dokumentace bylo penalizováno při závěrečném hodnocení kvality montáže.







Hodnotil se počet dokončených prvků a kvalita jejich montáže

V omezeném čase 4 hod bylo velmi těžké stihnout vše a dokončit montáž trasy v plném rozsahu. Bez tréningu a rutiny to prakticky nejde. Při hodnocení v soutěži jsou body přidělovány podle rozsahu a kvality dokončené montáže. Čím méně toho smontuješ, tím méně bodů dostaneš.



Jedna z mála dokončených tras. Autor: Giorgiana



Pozor na bezpečnost práce. Zakopnete o kabel a vlákna si vytrhnete dřív, než dokončíte montáž.
Pak už ji ani nestihnete. David měl pech.



6 soutěžících, každý smontoval několik rozvaděčů. Různá práce, různá kvalita. Za horší kvalitu bylo méně bodů.

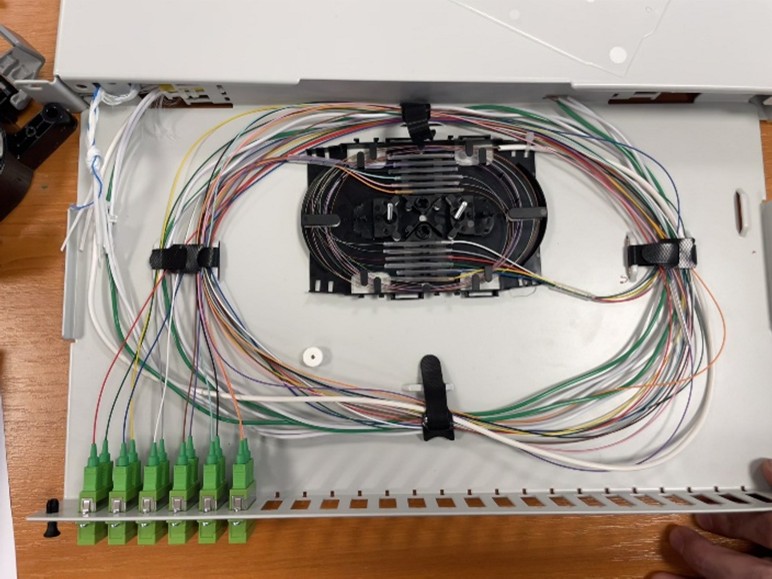

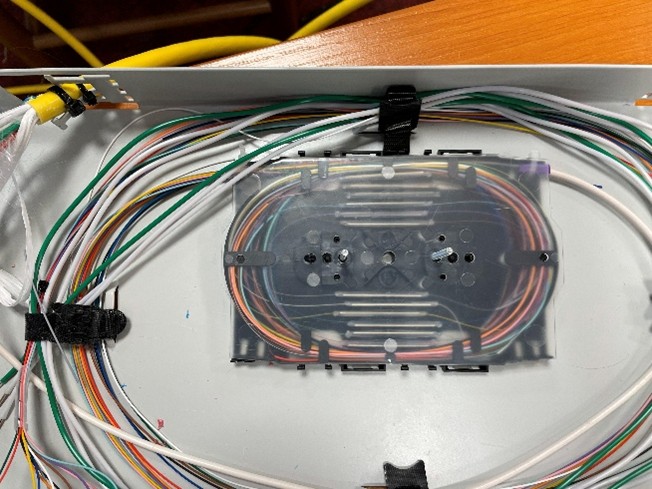

Vzorně smontovaný rozvaděč. Trubička sekundární ochrany vláken (hovorově tzv. buffer) vstupuje do kazety v jednom mstě (vpravo horem) a pigtaily od konektorů vstupují všechny také v jednom, ale v jiném, místě (vlevo horem). Všechny vláknové rezervy vzorně stočeny a zafixovány. Kazeta zakryta víčkem. Vstup kabelu do vany rozvaděče je také dobře zafixován.

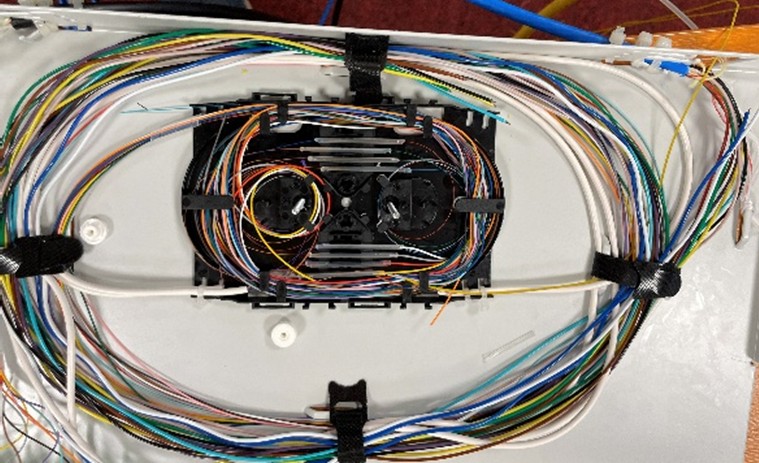

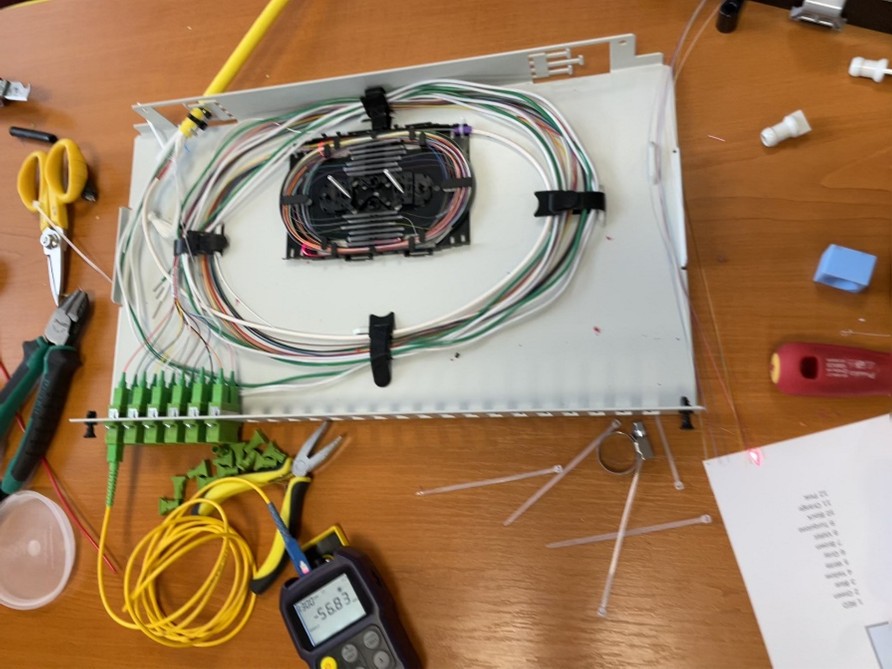

Další dobře smontovaný rozvaděč. Navíc mimořádně pevně zafixovaný kabel (ve 2 bodech) před vstupem do vany rozvaděče. Redundantní buffery (2 falešné trubičky, bez vláken, mají funkci výplně) je vhodné odstřihnout za vstupem kabelu do vany rozvaděče, jak ukazuje snímek. Rezervu stočenou ve vaně pak tvoří jen trubičky s vlákny (1 trubička s 12 okonektorovanými vlákny plus 3 trubičky s dalšími, rezervními 3 x 12 = 36 vlákny)

Také přijatelně smontovaný rozvaděč. Zakončení žlutého kabelu: 48 vláken: výrobce R&M:

ODF3:Tohle už je trochu na hraně. Modrý mikrokabel PRYSMIAN 96 vláken, celkem 8 trubiček v profilu kabelu klade nároky na stočení rezervních trubiček. Nevhodný je vstup vláken z jedné trubičky přes 2 vstupy do kazety. Vláknové rezervy a pigtaily v kazetě jsou ledabyle stočeny.

Pozor na ohyby. Tohle by se stát nemělo. Otočka o 180° hned za svarem. Červený laser nám to našel.



Zajímavá kuriozita. Lidová tvořivost. Dvěma vstupy do splice kazety. A pigtaily rovnou přivařit. Není zakázáno, ale je to nepraktické. Při zatáhnutí za pigtal, jde tah rovnou na svar, bez vůle, bez rezervy. Pokud to jde, je lepší vstupovat pigtaily do splice kazety v jednom vstupu a stočit rezervu pigtailů do splice kazety (alespoň částečně).



Takhle vypadá vnitřek optické vany, když špatně a zafixujete kabel a vytrhnete si vlákna i s rezervami. Pak už není čas to opravit.



Hodně práce, hodně zkušeností

Jak je vidět, časový limit byl přísný, rozsah práce předepsaný k montáži byl značný. I profesionál ba mel dost práce stihnout vše v předepsaném čase a kvalitě. Nikdo z účastníků nestihl smontovat vše. A pokud stihl, nedodržel předepsanou kvalitu. Poruchy, závady a nekvality, které se při soutěži projevily, byly stejné jako často vidíme v reálné výstavbě sítí v praxi. To se projevilo i na bodovém ohodnocení.

Pak přišlo vyhodnocení

Miloš proměřil kontinuitu a útlumy všech zakončených vláken přímou metodou. Případné nekvality byly zohledněny v bodovém hodnocení. Některé nekvality si účastnici mohli rovnou opravit, nicméně to už bylo mimo soutěž.

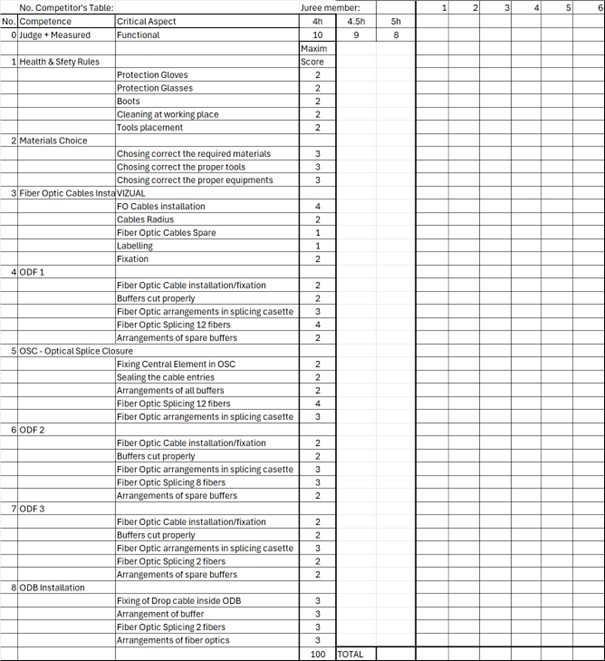

Hodnotili 3 rozhodčí dle předepsaného formuláře s rozpisem bodů.

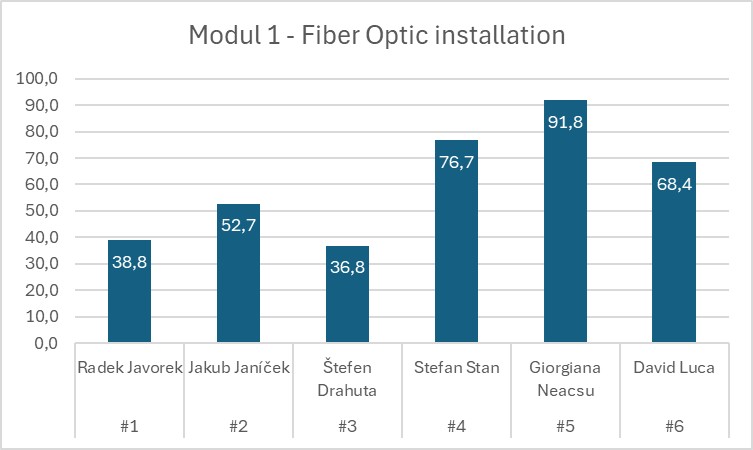

Každý dle svých zkušeností, vědomí a svědomí. Bodový příděl od 3 arbitrů účastníkovi se následně zprůměroval. Výsledný průměr za jednotlivé účastníky pak vypadal takto:



Potom proběhla diskuse výsledků. „Jakýkoliv výsledek přes 30 bodů je úspěch.“, prohlásil Cornel Barbut. „Rychlost není všechno, tentokrát jsme přivřeli oči nad kvalitou.“ Poznamenal Jan Brouček. Je to koneckonců jen ukázka, ochutnávka soutěže, poprvé v ČR. Přijeli jsme si to vyzkoušet a zkušený tým z Rumunska nám to přijel ukázat.



Největší radost z toho měl pan učitel Michael Neuwirth. To si musel vyfotit. A pak všude chodil a říkal: „Tak takhle se svařuje v Rumunsku… A takhle na Čichnovce!“



Dobojováno. Soutěž skončila…
Jdeme domů.



A připravit se na další den – montáž metalické sítě.
