Modul 2 soutěže v INFORMATION NETWORK CABLING

Ukázka soutěže odborných dovedností pro žáky a absolventy středního odborného vzdělávání oborů ICT proběhla 22. - 26.9.2025 na Střední škole informatiky, poštovnictví a finančnictví Brno.



Modul 2: Copper cabling installation - instalace metalické kabeláže

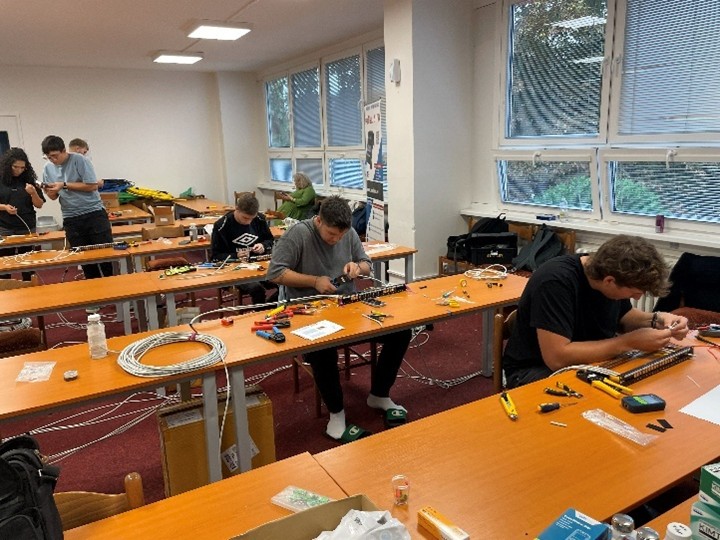

Ve středu, třetí den začal tréning. Cílem bylo nejdříve se seznámit s prvky a materiálem pro výstavbu. Vyzkoušet si montáž.

Kluci z Čichnovky měli nástup dříve. Pan učitel Michael Neuwirth zavelel: „Pojď, tvá škola tě potřebuje!“



A potom koučoval kondiční trénink. Rozdával instrukce na všechny strany.

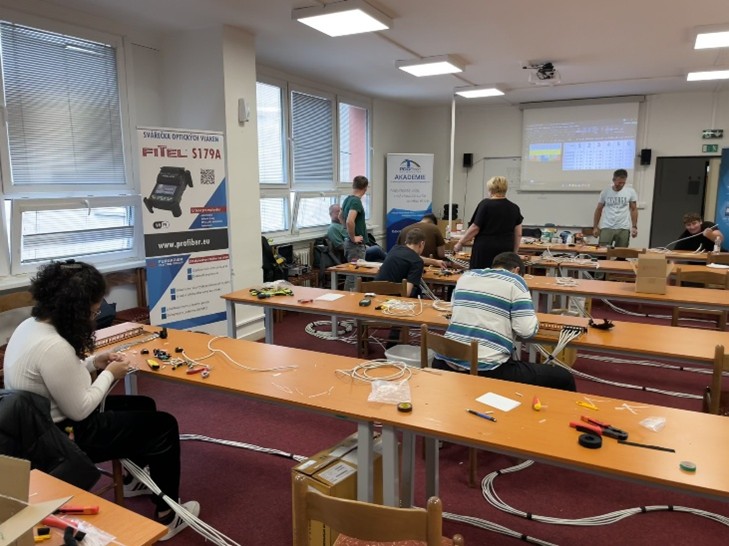

A za nějaký čas dorazili, a připojili se i kolegové z Rumunska. Příprava se rozeběhla v plném počtu.





Nástroje, nářadí, měřicí a diagnostická technika

PROFiber Networking CZ s.r.o. doplnil vybavení ze školy o montážní nástroje a zajistil 6 testerů metalické kabeláže SOFTING CableMaster 210.

To znamená, že každý účastník měl k dispozici vlastní montážní sadu a tester. Navíc pro účely certifikace kvality instalované kabeláže byly

k ruce 2 sady certifikačních testerů:

• nový SOFTING WireXpert MP
• osvědčený SOFTING WireXpert 500



Instrukce před startem, zapojení trasy, zadání montáže

Před startem proběhl brífing k zapojení trasy. Úkolem každého soutěžícího bylo v časovém limitu 1,5 hod smontovat metalickou kabeláž, celkem 6 úseků, zakončených na jednom patchpanelu dle předepsaného zapojení. K tomu si vyrobit propojovací šňůry.





Byl použit kabel WIREX Instalační kabel CAT6 U/UTP PVC / ECA, dodavatel Ma-Fia s.r.o. Kabelové úseky v délce 20 m až 30 m.      více…

Kabel zakončili účastníci v 1U rozvaděči pro 24 keystone konektorů na panelu.           více…

Dále měli k dispozici samořezný konektory na panel WIREX Keystone CAT6 UTP a konektory na zakončení na kabel/šňůru

WIREX Konektor CAT6 UTP RJ45. Partnerem, který poskytl veškerý materiál na instalaci UTP kabeláže byla Ma-Fia s.r.o.





Na montáž se přišla podívat i paní ředitelka školy Olga Hölzlová. Podpořit své svěřence.



Dokonce přišel i pan Miloň Papežík, velmistr odborné výuky ve svých více než 90ti letech přišel prověřit kvalitu ukázek a soutěžících.

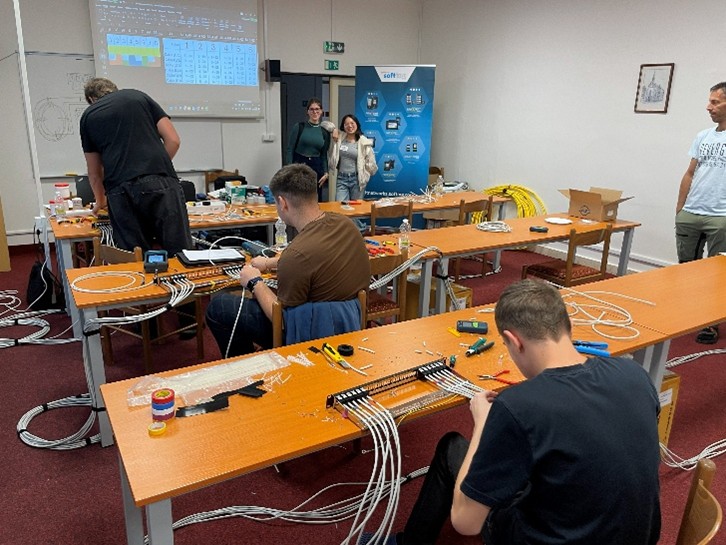

Jak je vidět, tou dobou měl Ștefan-Mario Stan (pracovště č.4, číslováno zepředu od katedry) už smontováno, hotovo.

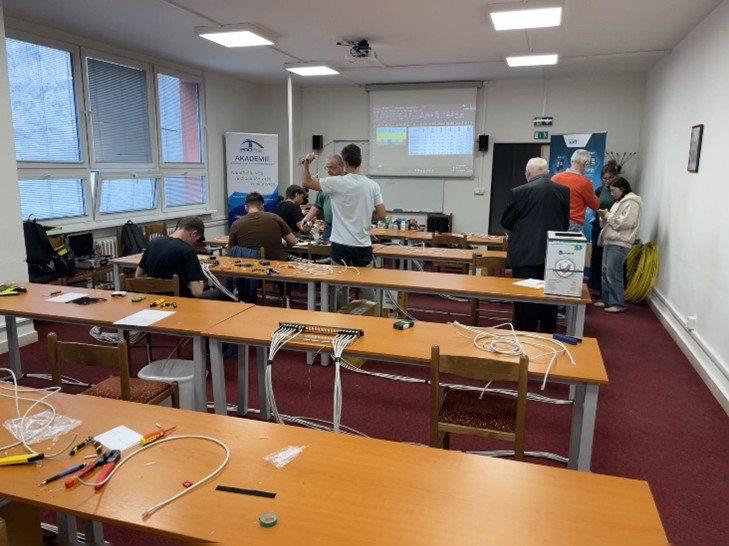

Blíží se závěr. I ostatní už mají skoro hotovo.





Hodnotil se počet dokončených prvků a kvalita jejich montáže

V omezeném čase 1,5 hod bylo nutné dokončit montáž trasy v plném rozsahu 6 kabelových úseků patchpanel-patchpanel.

Při hodnocení v soutěži jsou body přidělovány podle rozsahu a kvality dokončené montáže.

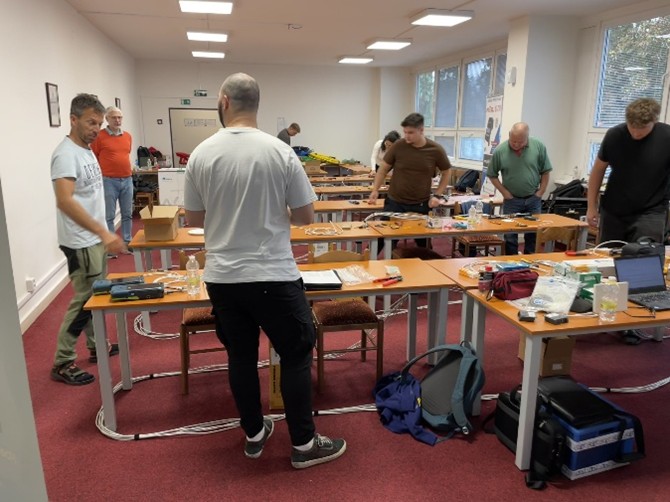

Miloš Padevět upozorňuje, že se blíží konec.

Čas 1,5 hod vypršel. Soutěž je ukončena



Pak přišlo vyhodnocení

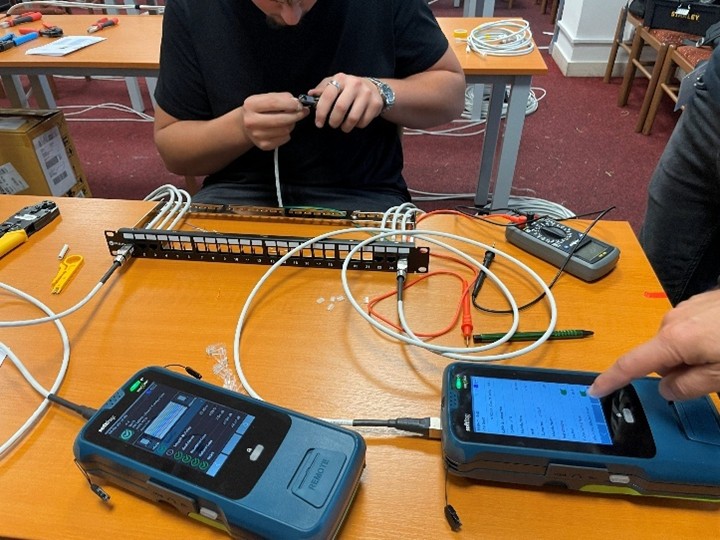

Miloš proměřil kvalitu všech linek certifikačním testerem SOFTING WireXpert MP. Případné nekvality byly zohledněny v bodovém hodnocení. Některé nekvality si účastnici mohli rovnou opravit, nicméně to už bylo mimo soutěž.

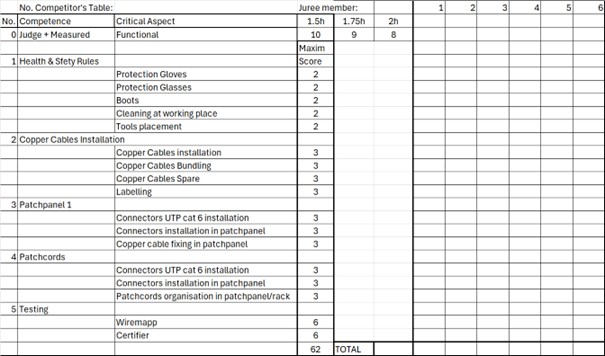

Hodnotili 2 rozhodčí, Cornelius Barbut a Miloš Padevět dle předepsaného formuláře s rozpisem bodů.

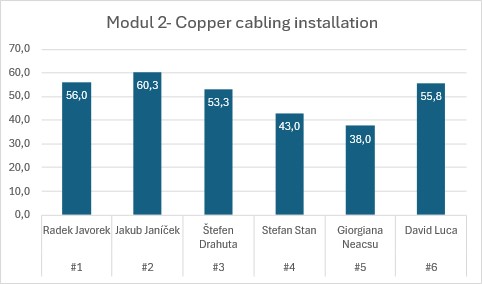

Každý rozhodčí dle svých zkušeností, vědomí a svědomí. Bodový příděl od 2 arbitrů účastníkovi se následně zprůměroval. Výsledný průměr za jednotlivé účastníky pak vypadal takto:



Potom proběhla diskuse výsledků. Je vidět, že montáž metalických konektorů je náročná na jemnou motoriku, mechaniku a pečlivost. V tomto ohledu byli kluci z Čichnovky dobře připraveni a měli natrénováno. Je to vidět i na výsledcích.
