Modul 4 soutěže v INFORMATION NETWORK CABLING

Ukázka soutěže odborných dovedností pro žáky a absolventy středního odborného vzdělávání oborů ICT proběhla 22. - 26.9.2025 na Střední škole informatiky, poštovnictví a finančnictví Brno.



Modul 4: Optical fibre splicing speed test -
rychlostní test svařování optických vláken

Poslední den proběhla ukázka soutěže v rychlosti svařování optických vláken.



Speed Test - kolik vláken svaříte za 30 minut?

Oholit 2 vlákna v primární ochraně, zalomit, svařit a zapéct teplem smrštitelnou ochranu. Odložit svar na stůl a svařit další atd. Tak vypadá soutěž. Kolik se toho dá stihnout za 30 minut? Světový rekord je 72 vláken za 45 minut (viz WorldSkills Lyon 2024)

Počítají se jen kvalitní svary.

Svar, který má útlum větší než 0,2 dB se nepočítá. Pokud měříte pomocí OTDR jen z jednoho konce, tak zdánlivý útlum svaru nesmí být větší než 0,3 dB.

Nástroje, nářadí, měřicí a diagnostická technika

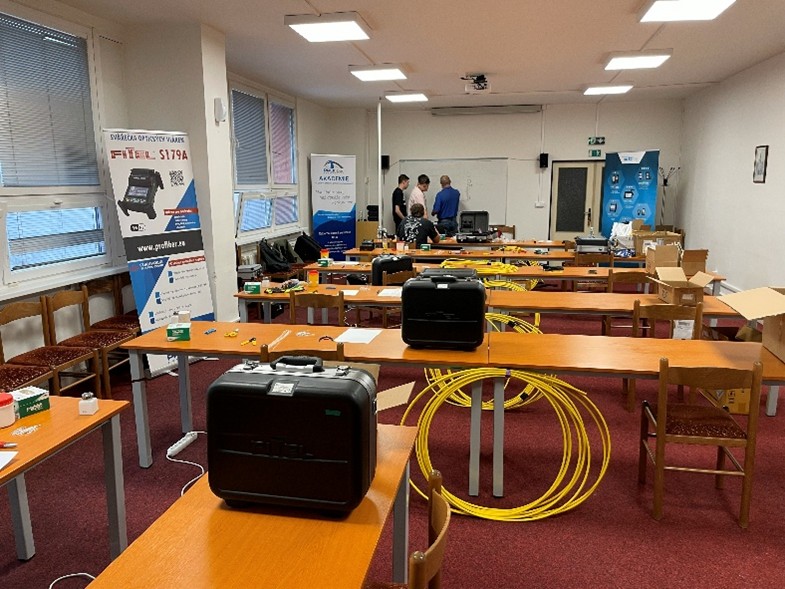

PROFiber Networking CZ s.r.o. zajistil 6 zcela nových sestav svářeček, lámaček a nářadí. Každý účastník měl k dispozici svářečku s aktivním 3D vystředěním na jádro Furukawa FITEL S179+.

Pro vyhodnocení kvality svarů Miloš Padevět použil iOLM-OTDR EXFO MAX-730D 1310/1550/1650 nm. Přitom zapojil jak předřadné, tak zařadné vlákno, aby mohl vyhodnotit kvalitu až po poslední svar a konektor na druhém konci.

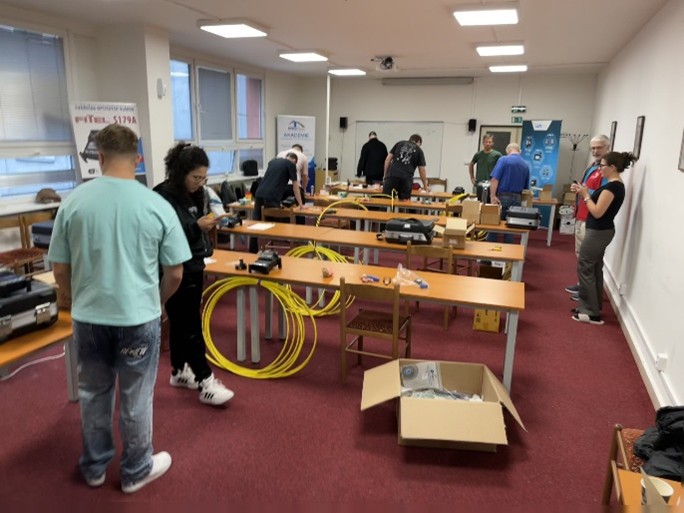

Instrukce před startem, zapojení trasy, zadání montáže

Protože s kabelem i se svářečkami byli účastníci již dobře seznámeni. Šlo se rovnou na věc: Připravte si pracoviště, nástroje a materiál. Zkuste si tréning na připravené trati.



Pro účely soutěže byl zvolen žlutý kabel 48 vláken, výrobce R&M, univerzální vnitřní/vnější kabel, konstrukce s centrálním tahovým prvkem, 12 vláken v trubičce volné sekundární ochrany, bez gelu, FRLSZH. CPR třída požární odolnosti B2ca.     více…

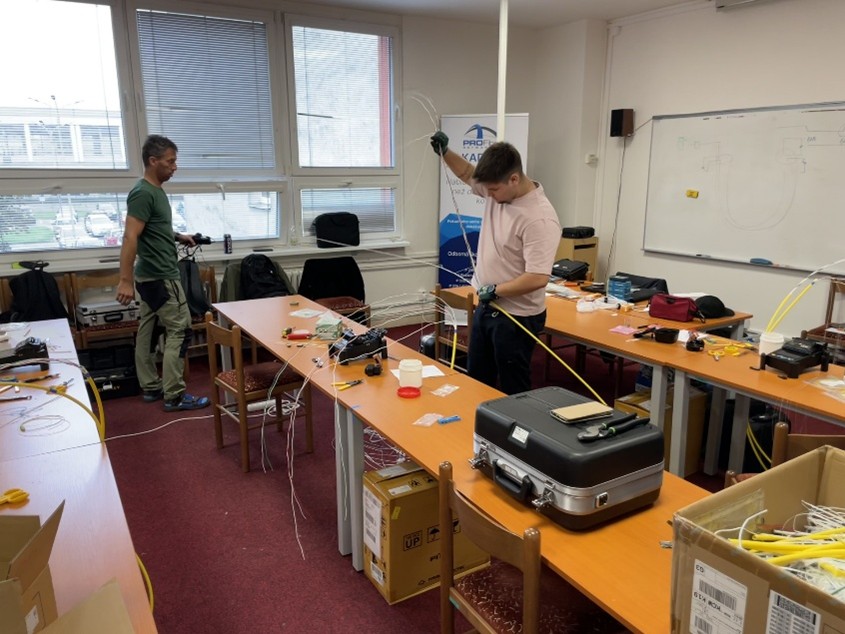

Úkolem každého soutěžícího bylo v časovém limitu prvních 30 minut připravit si oba konce kabelu (ozn. A a B), tzn odholit plášť kabelu a stáhnout trubičky volné sekundární ochrany tak, aby na obou koncích kabelu zůstaly připravené 2 m vláken pouze v primární ochraně.

Následně během druhých 30 minut proběhla vlastní soutěž ve svařování, tzn, účastníci měli za úkol:

• Přivařit pigtail s SC/APC konektorem na 1 vlákno – konec A kabelu
• Provařit vlákno 1 na vlákno 2 na konci B kabelu
• Provařit vlákno 2 na vlákno 3 na konci A kabelu
• Provařit vlákno 3 na vlákno 4 na konci B kabelu
• atd.

Znamenalo to postupně zasmyčkovat vlákna na konci A a konci B. Přitom si nechat časovou rezervu cca 1 min na přivaření pigtailu na poslední vlákno tak, aby trasa byl zakončena a bylo možné ji plnohodnotně změřit.

Zapečené svary stačilo odkládat na stůl, nebylo nutné je zakládat do vláknových kazet a držáků svarů.

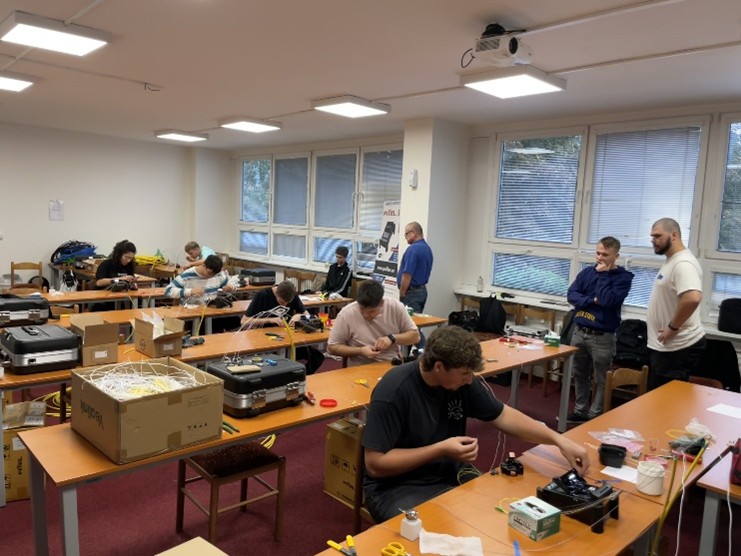

Účastníci pracuji, rozhodčí a mentoři Cornel Barbut a Miloš Padevět kontrolují a radí, pan učitel Michael Neuwirth čaruje… Zatím šlo jen o zahřívací kolo.



Průběh soutěže

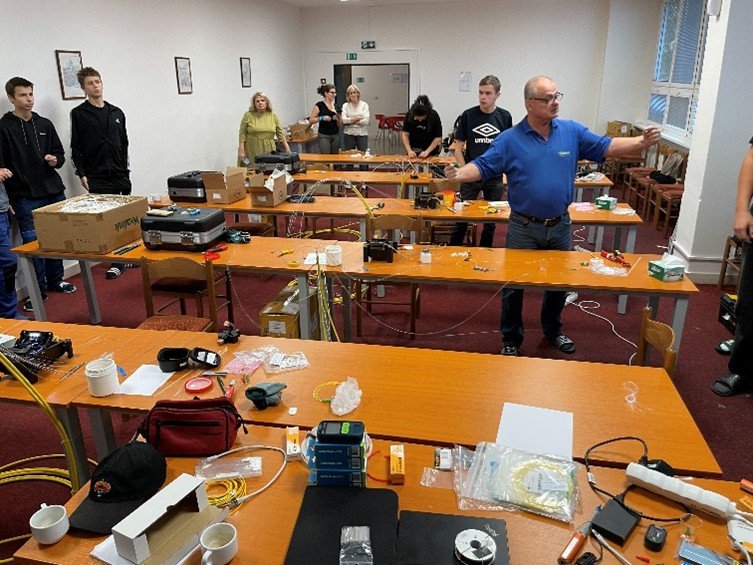

Když tréning skončil, spustila se soutěž naostro. Cornel Barbut odstartoval:



Odholit kabel, připravit si vlákna. Bylo na to dost času - 30 minut.





Trenéři z Čichnovky si koučují svůj tým

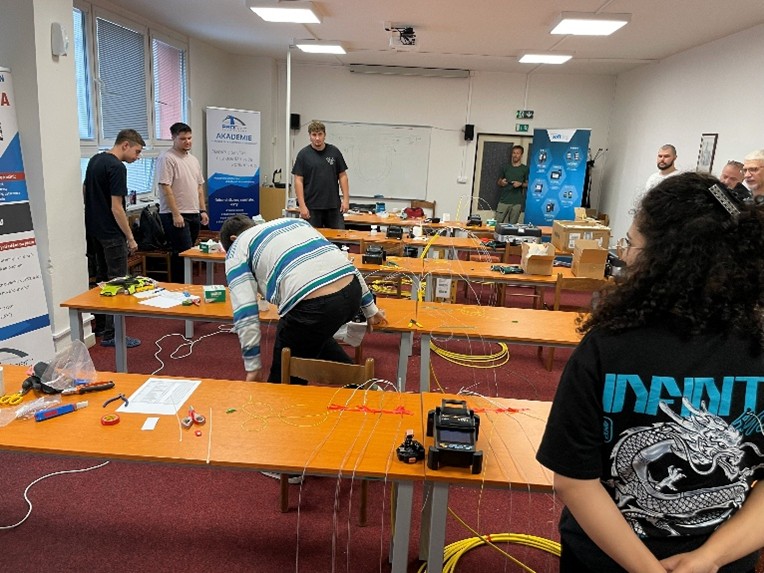

Vlákna jsou připravena, prvních 30 minut končí, účastníci přestávají pracovat, odstupují od pracovišť.



A druhých 30 minut začalo. Začíná se svařovat na čas. Miloš Padevět sedí, dohlíží a radí.

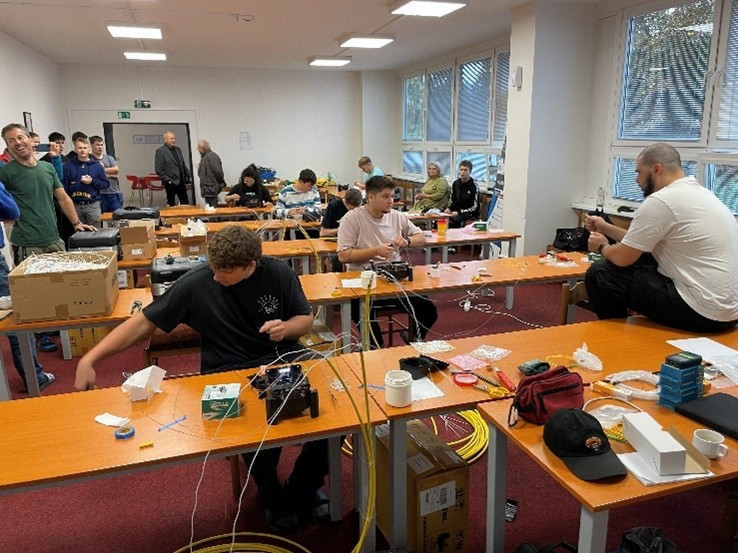

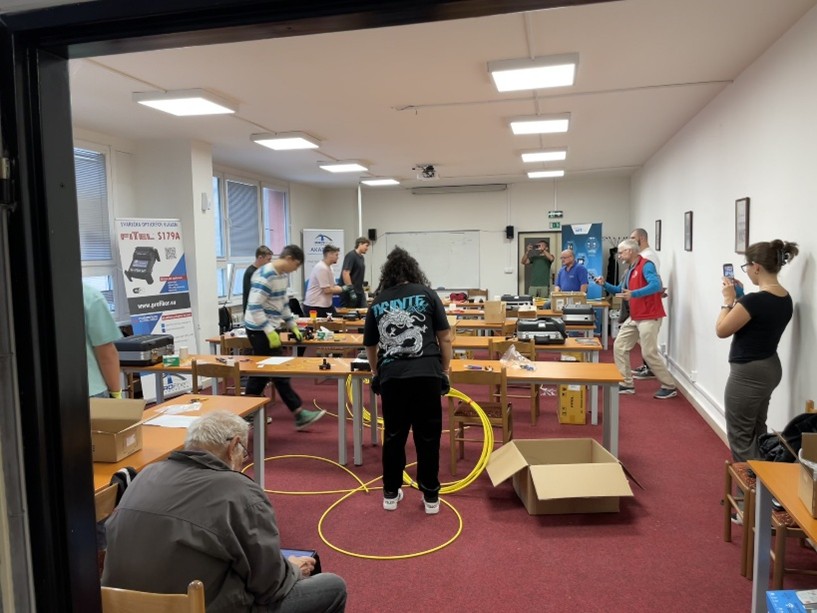

Soutěž přilákala pozornost…

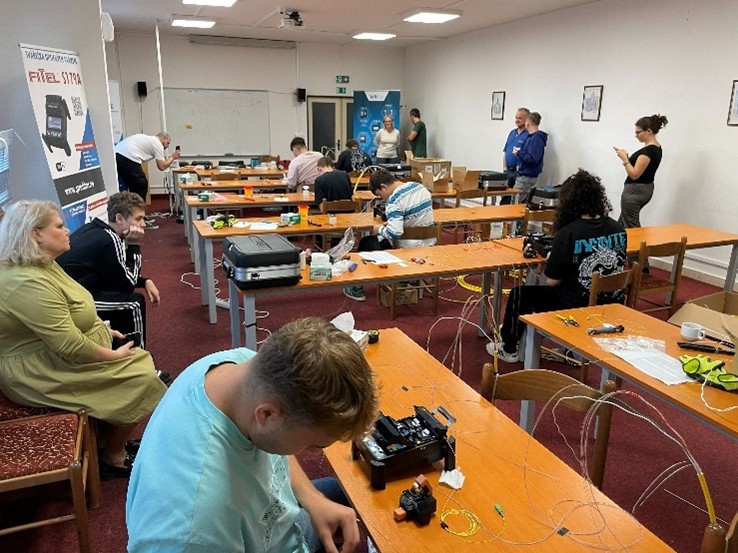

Všichni se snaží. Přihlížející přihlíží.





Když máte dobře připravené pracoviště a máte to v rukách, jde to jako na másle…







Čas neúprosně běží…





Poslední minuta



Cornel po 30 minutách ukončil soutěž. Čas vypršel. Účastníci opustili místa. Michael Neuwirth znejistěl. Co jeho svěřenci?





Hodnotil se počet kvalitních svarů

Miloš Padevět pomocí iOLM-OTDR EXFO MAX-730D, předřadného a zařadného vlákna vyhodnotil útlumy všech svarů na vlnových délkách 1310/1550/1650 nm. Do výsledku se započítaly jen kvalitní svary s útlumem maximálně 0,2 dB.

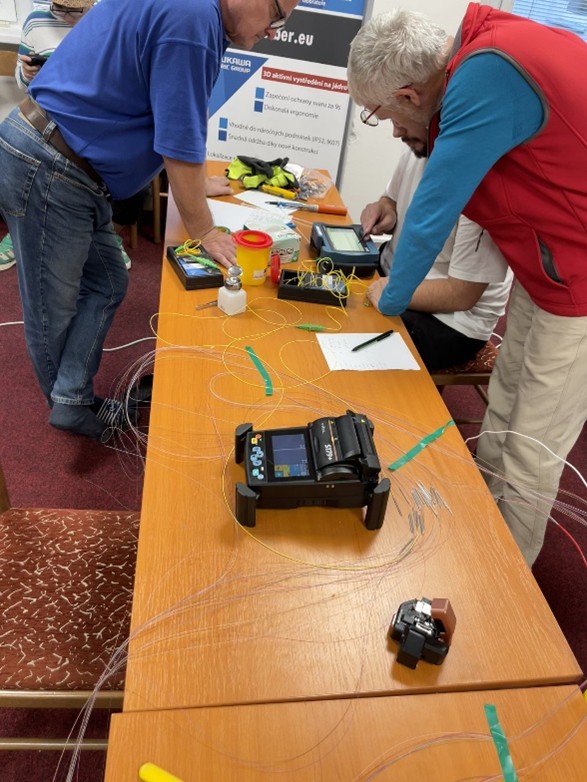

Miloš Měřil a vyhodnocoval. Cornel dohlíží, autorizuje a zapisuje výsledky.

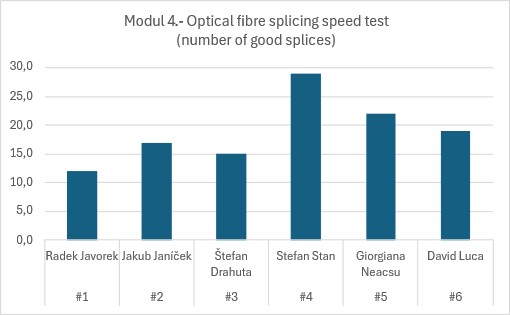

Celkový počet uznaných svarů v požadované kvalitě za jednotlivé účastníky je v následující tabulce:




Nejlepšího výsledku dosáhl Ștefan-Mario Stan, mistr Rumunska a zkušený reprezentant ve WorldSkills. Výsledek, kterého dosáhl za 30 minut, je obdivuhodný: 32 svarů! Po odečtení svarů s nadlimitním útlumem bylo započteno 29 svarů do výsledného hodnocení.



Zkuste si to sami, je potřeba trénovat!

Výsledek 15 svarů a výše je dobrý výkon. Musíte pracovat přesně, rychle, koordinovaně. Musítě to mít v rukách. A k tomu potřebuje dobrou svářečku a lámačku. Kdo si to nezkusil, neví, jak je to těžké. Dostat se přes 30 svarů za 30 minut, to vám připadá jako nemožné. I když vám půjde vše od ruky, tak dostat se ke 30 svarům, vám bude připadat nemožné. A i když se přiblížíte ke 30ti svarům za 30 minut, tak přijde závěrečné měření. A to vám vyřadí svary s nadlimitním útlumem. Takže pozor: hlídejte si i kvalitu. Kvalitní a spolehlivá svářečka, jako je jádro Furukawa FITEL S179+.s aktivním 3D vystředěním na jádro, vám pomůže.

Je potřeba trénovat, každý krok mít nacvičený.
